RSF-40.5 SF6气体绝缘环网柜-洛凯数字能源（西安）有限公司

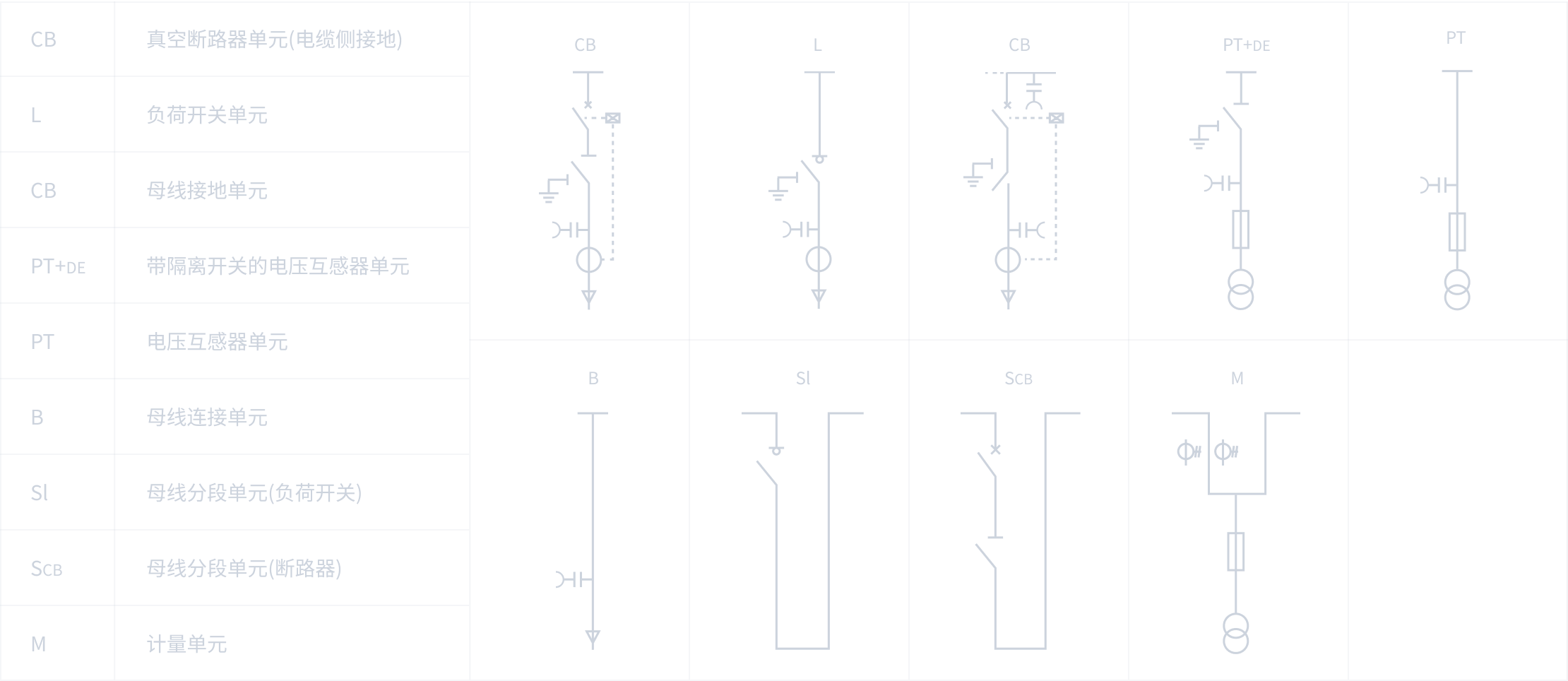

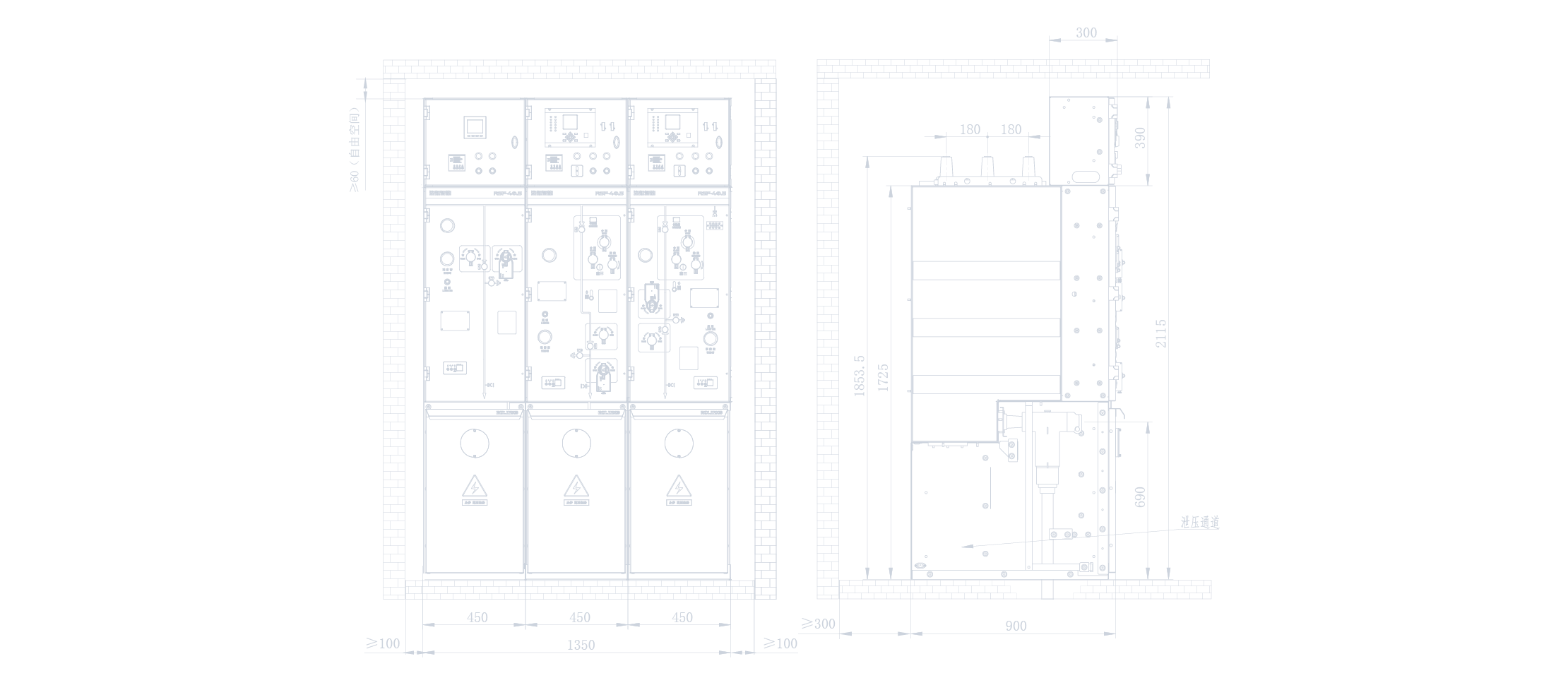

产品参数运行环境产品方案外形尺寸

技术参数	断路器单元	负荷开关单元	母线接地单元
额定电压	40.5 kV	40.5 kV	40.5 kV
工频耐受电压	95/118 kV	95/118 kV	95/118 kV
雷电冲击耐受电压	190/220 kV	190/220 kV	190/220 kV
额定电流	630 A	630 A	630 A
额定短路开断电流	20/25 kA		20/25 kA
额定短路关合能力	50/63 kA		50/63 kA
额定峰值耐受电流		50/63 kA
额定短时耐受电流	20/4 (25/4)kA/s	20/4 (25/4)kA/s	20/4 (25/4)kA/s
机械寿命	断路器10000次 / 隔离5000次 / 接地5000次	负荷5000次 / 接地5000次	断路器10000次 / 隔离5000次 / 接地5000次

RSF-40.5kV SF6气体绝缘环网柜遵循GB/T11022-2020，GB3906-2020，GB1985-2023，GB16926-2009，GB3804-2017，GB1984-2024，IEC62271-1，IEC 60265-1，IEC62271-102，IEC62271-200，IEC62271-100，IEC62271-105，IEC 60255等标准。

名称参数

RSF-40.5kV SF6气体绝缘环网柜一般在正常的室内条件下运行/服务，符合IEC 60694

环境温度最高温度 +75℃；
最高温度（24小时平均） +35℃；
最低温度 -45℃；

环境湿度最大平均相对湿度（24小时测量≤95%；1个月测量≤90%）

内部故障电弧等级 IACAFLR 25kA 1s

运行连续性等级LSC2A

电缆套管标准GB/T12706.4、IEC60502、NF-EN-50181

海拔高度≤2000米（标准充气压力下）

气体压力20℃下为1.4bar（绝对压力）

年泄露率0.25‰/年

浸水实验水下施加0.3bar的压力 24小时

防护等级气室 IP67
开关柜外壳 IP4X
