RSF 12-24 SF6气体绝缘环网柜-洛凯数字能源（西安）有限公司

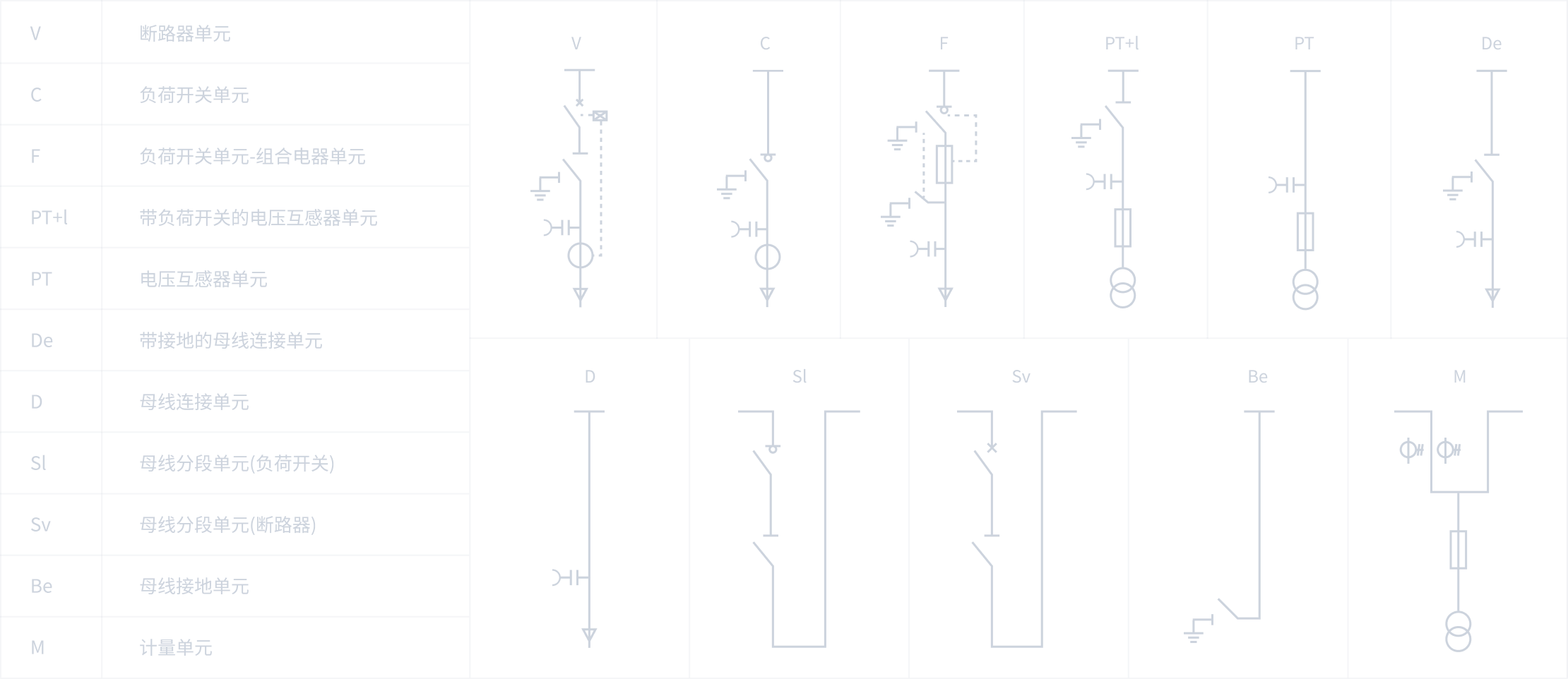

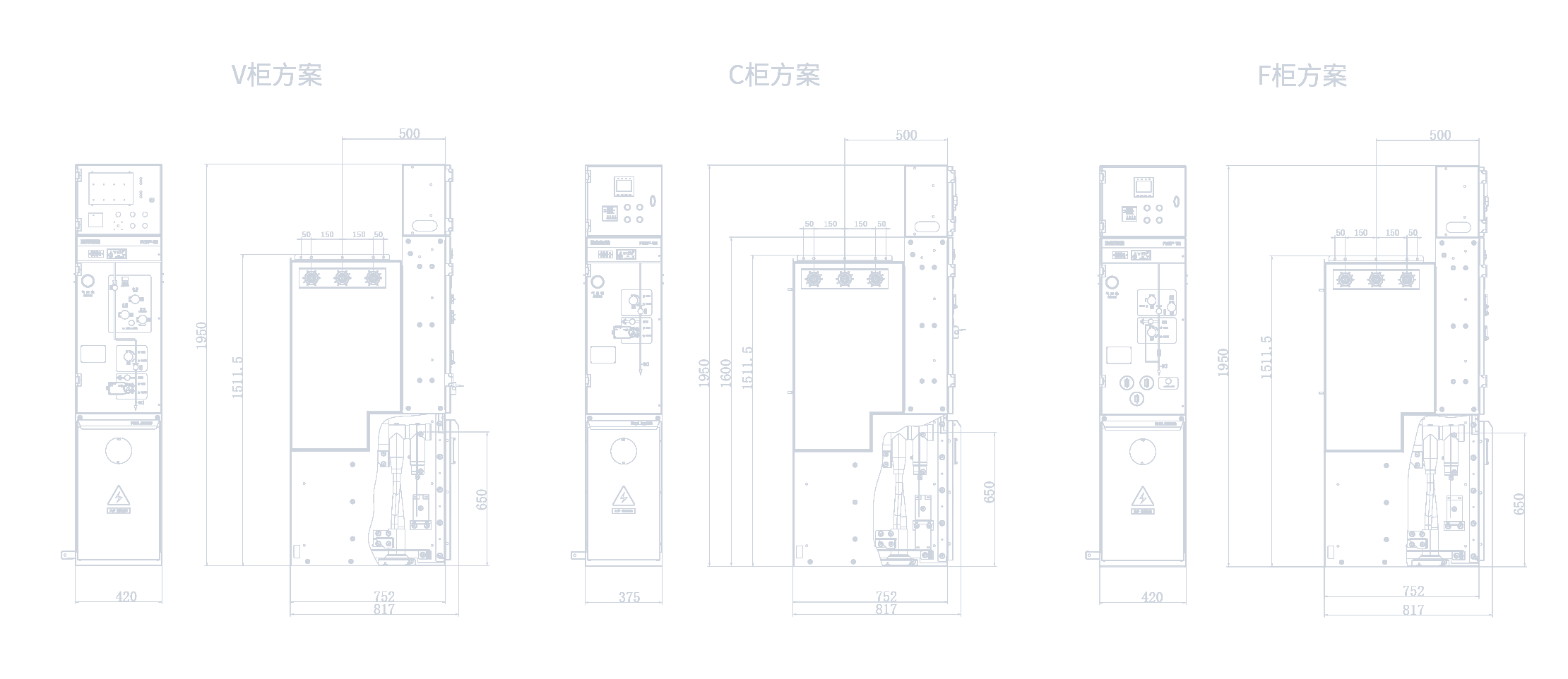

产品参数运行环境产品方案外形尺寸

技术参数	负荷开关单元		组合电器单元		断路器单元
额定电压	12 kV	24 kV	12 kV	24 kV	12 kV	24 kV
工频耐受电压	42/48 kV	65/79 kV	42/48 kV	65/79 kV	42/48 kV	65/79 kV
雷电冲击耐受电压	75/85 kV	125/145 kV	75/85 kV	125/145 kV	75/85 kV	125/145 kV
额定电流	630 A	630 A	125 A	125 A	630 A	630 A
额定短路开断电流			31.5 kA	31.5 kA	20/25 kA	20 kA
额定短路关合能力	50/63 kA	50 kA	80 kA	80 kA	50/63 kA	50 kA
额定短时耐受电流	20/4 (25/4) kA/s	20/4 kA/s			20/4 (25/4) kA/s	20/4 kA/s
额定转移电流			1500(1700 注1)	1200
机械寿命	负荷 5000次 / 接地 5000次		负荷 5000次 / 接地 5000次		断路器 10000次 / 隔离 5000次 / 接地 5000次

注：1）取特殊参数请与我司咨询。

RSF-12/24系列充气柜遵循GB/T11022-2020，GB3906-2020，GB1985-2023，GB16926-2009，GB3804-2017，GB1984-2024，IEC62271-1，IEC 60265-1，IEC62271-102，IEC62271-200，EC62271-100，EC62271-105，IEC 60255等标准。

名称参数

RSF-12-24kV SF6气体绝缘环网柜一般在正常的室内条件下运行/服务，符合IEC 60694.

环境温度最高温度 +75℃；
最高温度（24小时平均） +35℃；
最低温度 -35℃；

环境湿度最大平均相对湿度（24小时测量≤95%；1个月测量≤90%）

内部故障电弧等级 IACAFLR 20kA 1s

运行连续性等级LSC2A

电缆套管标准DIN47636T1和T2/EDF HN 525-61

海拔高度≤2000米（标准充气压力下）

SF6气体压力20℃下为1.4bar（绝对压力）

年泄露率0.25‰/年

浸水实验水下施加0.3bar的压力 24小时

防护等级SF6气室 IP67
熔断器筒 IP67
开关柜外壳 IP4X

下载产品手册下载产品说明书下载型式试验报告
