RPBD-12 一二次深度融合柱上开关一二次深度融合 |全息感知 |内置电动隔离

观看视频联系我们>>

首页产品中心柱上开关

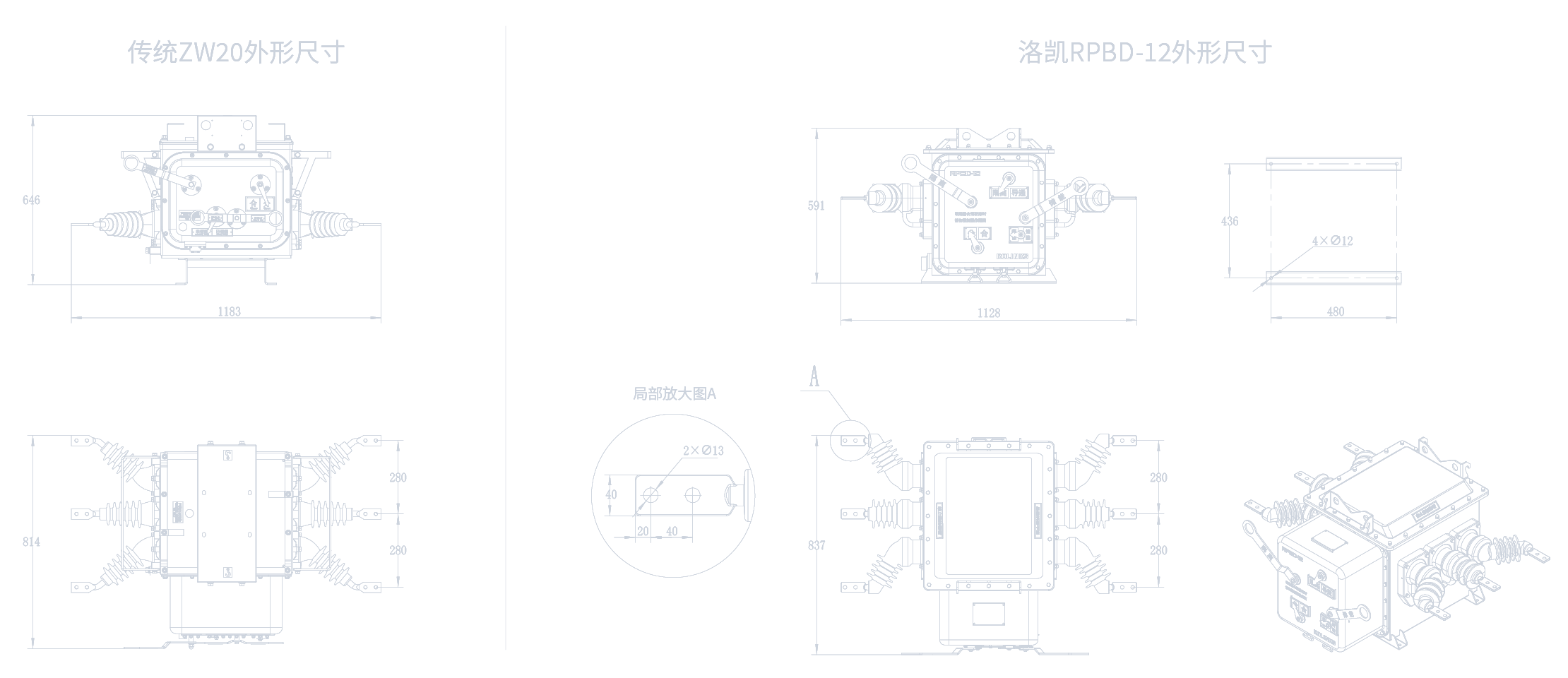

产品参数互感器参数机械参数运行环境外形尺寸

名称参数

名称参数

额定电压12 kV

额定电流630 A

额定绝缘水平42/48 kV

雷电冲击耐受75/85 kV

额定短路关合电流50 kA

额定短路开断电流 20 kA

额定短路电流开断次数30 次

断路器机械寿命10000 次

隔离开关机械寿命3000 次

局部放电量 ≤20pC

整机防护等级IP67

内部电弧等级(IAC)20 kA/0.5s

名称参数

名称参数

相序电流变比600A/1V

相序电流精度0.5S/5P10

零序电流变比20A/0.2V

零序电流精度1/10P30

相序电流额定输出容量10VA

零序电流额定输出容量0.5VA

电压传感器变比(10/√3)kV / (3.25/√3)V / (6.5/3)V

电压传感器相序精度0.5/3P

电压传感器零序精度1/3P

工作温度范围 -50℃～70℃

名称参数

名称参数

额定操作顺序 O–0.3s–CO–180s–CO

触头开距 9±1mm

触头超行程 2.5 ±0.5mm

合闸时间 ≤60ms

分闸时间 ≤40ms

平均合闸速度6-0mm 1.3-2.2m/s

平均分闸速度0-6mm 1.4±0.3m/s

合闸不同期性 ≤2ms

分闸不同期性 ≤2ms

触头合闸弹跳时间 ≤2ms

分闸触头反弹幅值 ≤2mm

电机储能时间 <15s

电机储能功率 40w

分合闸线圈电阻 DC48V-5Ω

储能操作扭矩

分闸过冲、反弹 ≤2mm

隔离操作扭矩 <50N*m

名称参数

名称参数

空气温度-50℃ ~ +70℃

相对湿度日平均≤ 95%
月平均≤ 90%

阳光辐射≤1000W/m2

环境风速≤35m/s

防污等级E/Ⅳ级

大气压力56kPa-106kPa

海拔高度≤4000m

覆冰厚度≤10mm

防护等级IP67

地震烈度≤8级

浸水实验2m水深 24h 无水入浸现象

符合标准GB1984、DL402、IEC 62271-100

安装场所无易燃易爆、化学腐蚀及剧烈振动的场所

安装方式户外柱上安装

下载产品手册下载产品说明书下载型式试验报告
