12~40.5kV 箱式高压充气柜-洛凯数字能源（西安）有限公司

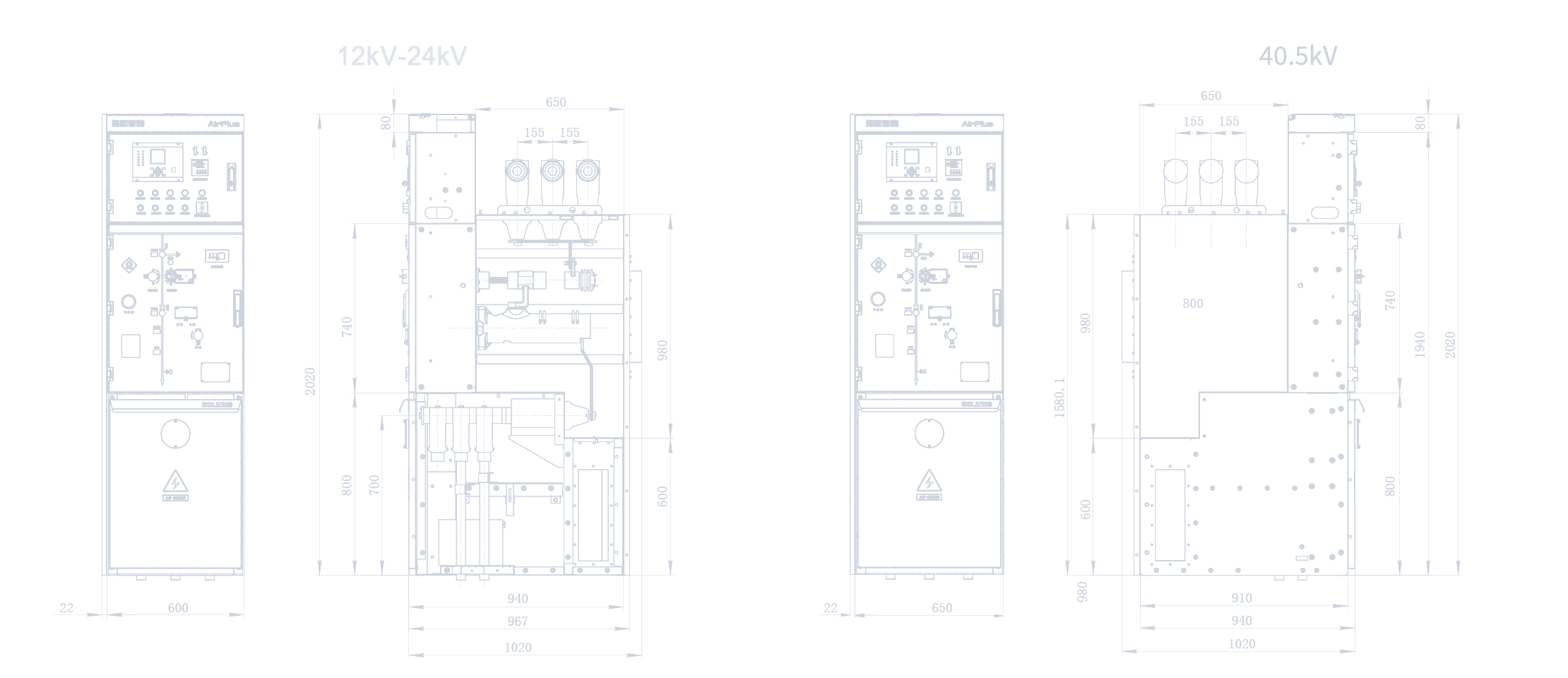

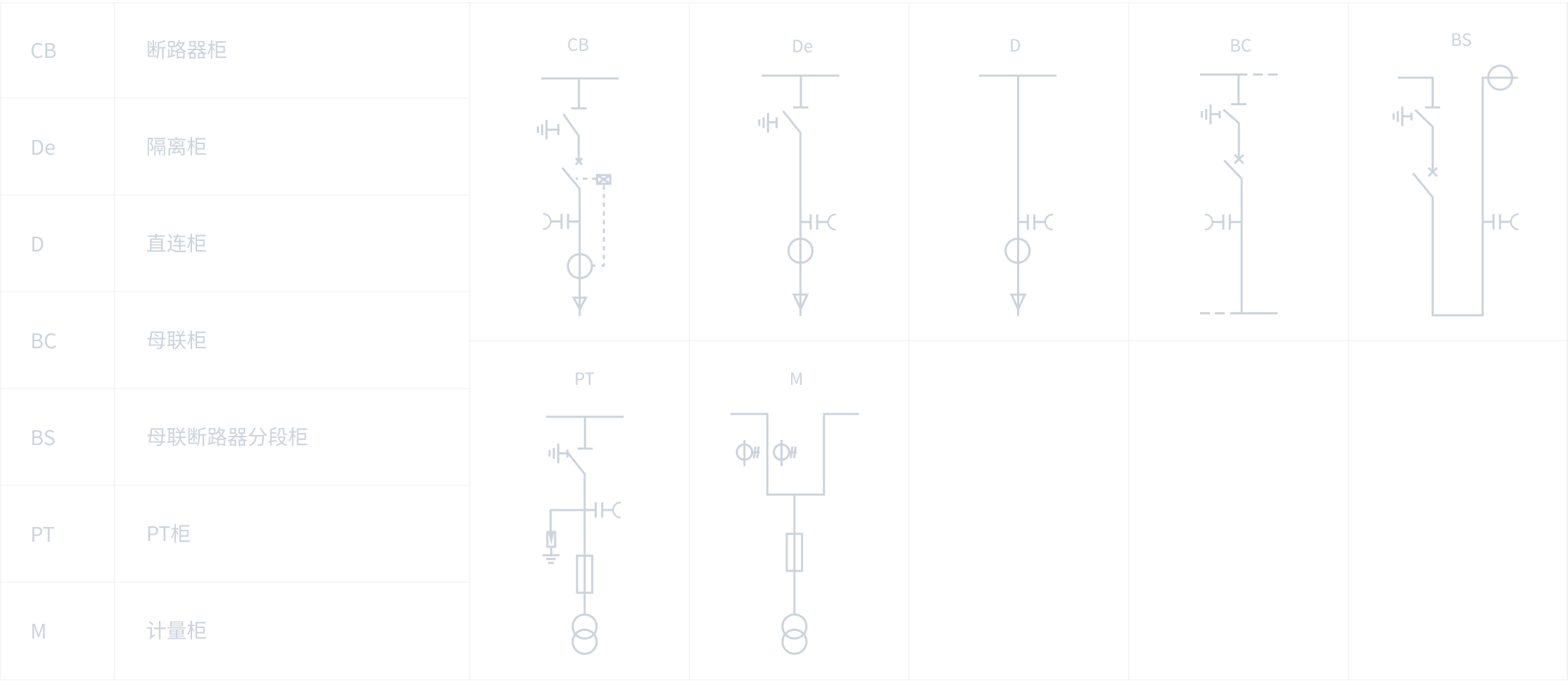

产品参数运行环境产品方案外形尺寸

技术参数	真空开关			隔离／接地开关
额定电压	12 kV(dry air)	24 kV(SF6)	40.5 kV(SF6)	12 kV(dry air)	24 kV(SF6)	40.5 kV(SF6)
工频耐受电压	42/48 kV	65/79 kV	95/118 kV	42/48 kV	65/79 kV	95/118 kV
雷电冲击耐受电压	75/85 kV	125/145 kV	185/215 kV	75/85 kV	125/145 kV	185/215 kV
额定电流	1250 A			1250 A
短路开断电流	25/31.5 kA
短路关合能力	63/80 kA			80kA
短时耐受电流	25/4 (31.5/4) kA			31.5 kA
机械寿命	断路器10000次			隔离 5000次 / 接地 5000次

CGIS-12~40.5kV绝缘箱式高压充气柜遵循GB/T11022-2020，GB3906-2020，GB1984-2024，GB1985-2023，IEC62271-1，IEC62271-102，IEC62271-200，IEC62271-100，IEC 60255等标准。

名称参数

CGIS-12~40.5kV绝缘箱式高压充气柜一般在正常的室内条件下运行/服务，符合IEC 60694

环境温度最高温度 +75℃；
最高温度（24小时平均） +35℃；
最低温度 -45℃；

环境湿度最大平均相对湿度（24小时测量≤95%；1个月测量≤90%）

内部故障电弧等级 IACAFLR 31.5kA 1s

运行连续性等级LSC 1

电缆套管标准DIN47636T和T2/EDF HN 525-61

海拔高度≤2000米（标准充气压力下）

气体压力20℃下为0.04MPa（20℃绝对压力）

年泄露率≤0.5‰/年

浸水实验水下施加0.3bar的压力 24小时

防护等级气室 IP67
开关柜外壳 IP4X
