产品概述

RP-400 TLF单元是一款结构精简、高可靠的CT自取电保护装置。该装置尤其适用于负载为变压器或电动机、开关为断路器的线路的后备保护，也可作为主保护单独使用。

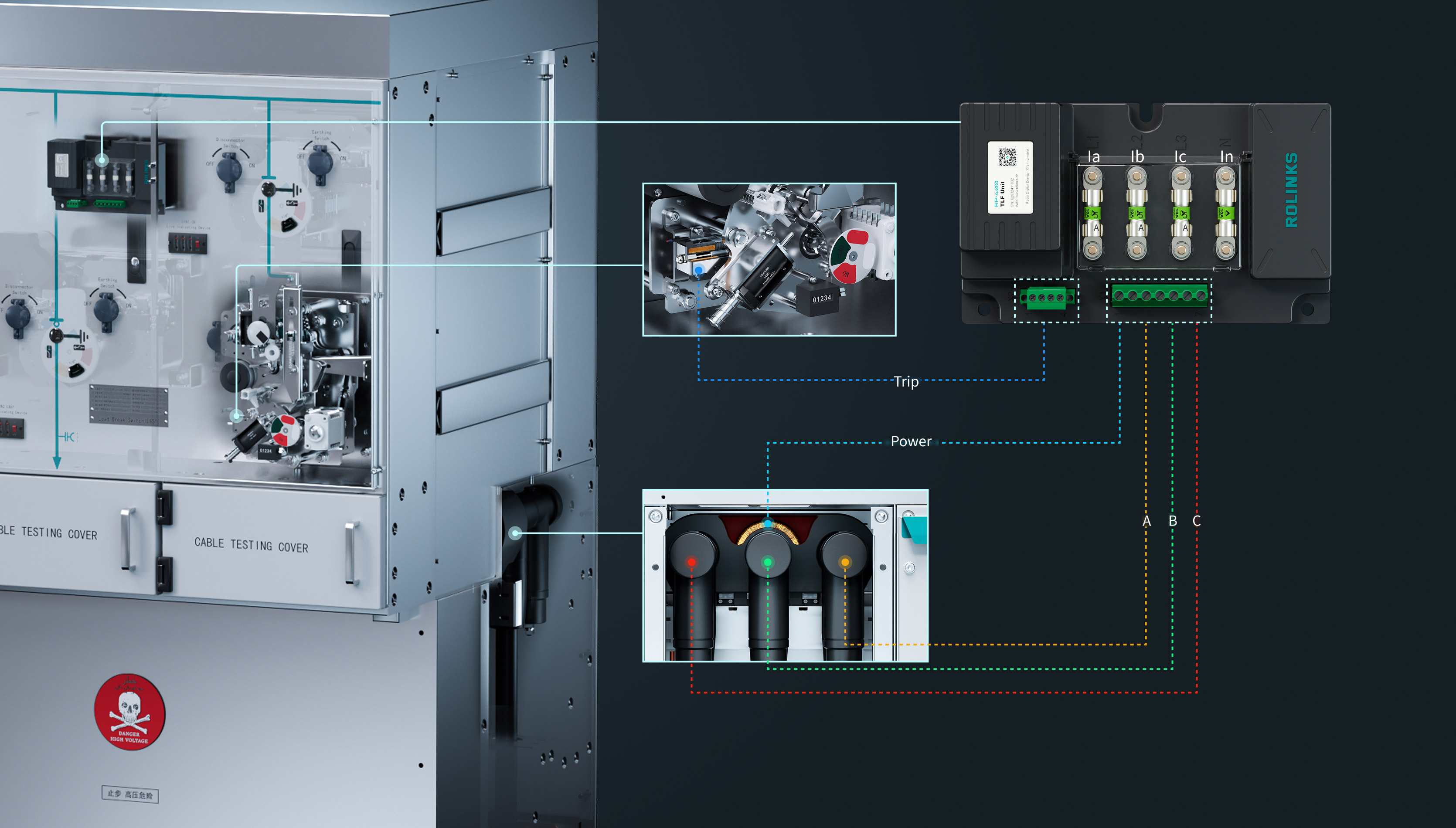

RP-400 TLF保护装置将CT二次电流直接接入熔断器，当保护区间内发生短路、过电流、接地等故障时，熔丝依据反时限动作特性可靠熔断，装置内，接在CT二次回路中的由电容、钳压放电器件组成的CT激励回路被零延迟激活，对外提供足够的能量，驱动断路器跳闸线圈完成跳闸，达到切断故障线路的目的。

主要功能特点

CT自取电

CT取电直驱跳闸线圈

结构紧凑

外型结构紧凑全密封

功能完善

相间与接地故障保护

操作便捷

熔断器前置便于安装

保护可靠

回路精简保护高可靠

速选定值

可快速选定保护定值

获取设备参数表

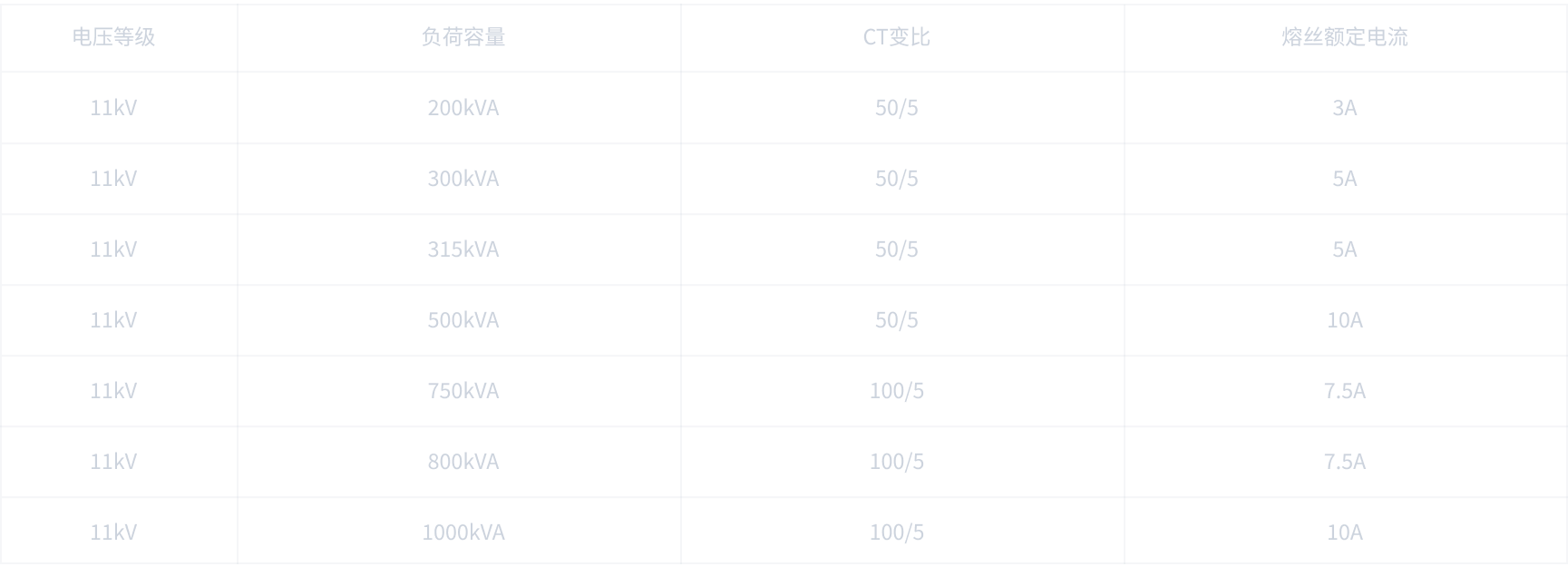

电压等级	负荷容量	CT变比	熔丝额定电流
11 kV	200 kVA	50 / 5	3A
11 kV	300 kVA	50 / 5	5A
11 kV	315 kVA	50 / 5	5A
11 kV	500 kVA	50 / 5	10A
11 kV	750 kVA	100 / 5	7.5A
11 kV	800 kVA	100 / 5	7.5A
11 kV	1000 kVA	100 / 5	10A

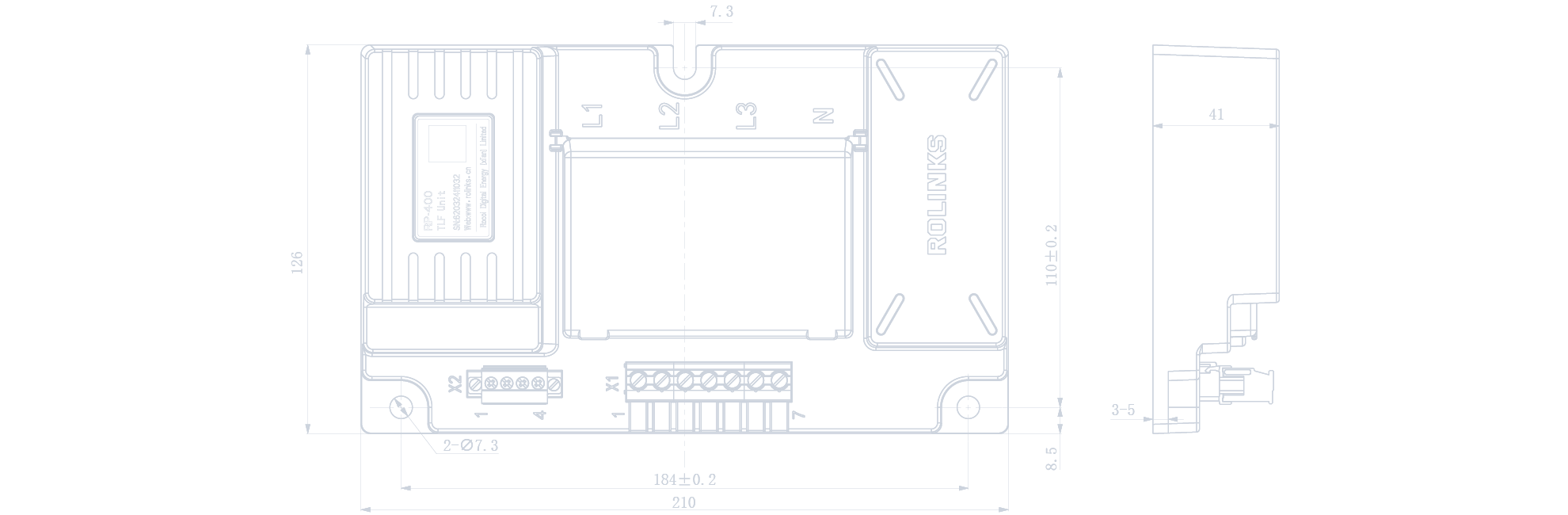

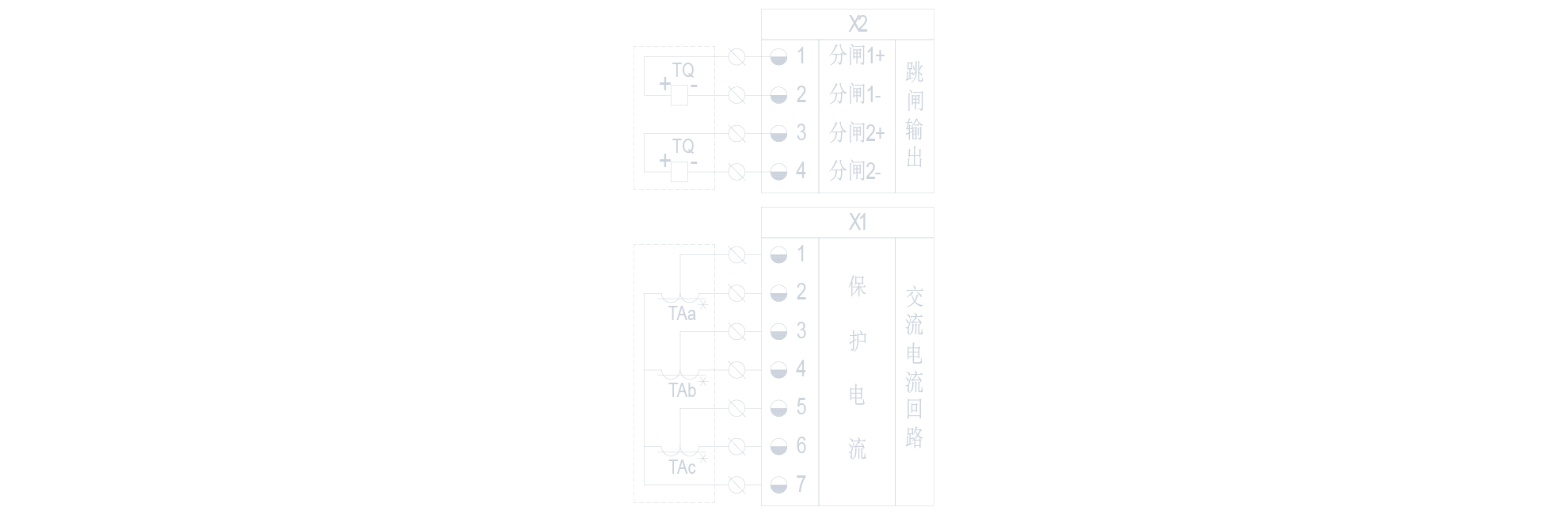

产品参数二次接线产品方案外形尺寸

名称参数

环境温度-40℃～ +70℃；

相对湿度5%～95%；

海拔高度≤ 2500m；

绝缘电阻≥500MΩ；

工频耐压AC2000V/1min；

安装方式固定式面板安装；

电压等级	负荷容量	CT变比	熔丝
11 kV	200 kVA	50 / 5	3A
11 kV	300 kVA	50 / 5	5A
11 kV	315 kVA	50 / 5	5A
11 kV	500 kVA	50 / 5	10A
11 kV	750 kVA	100 / 5	7.5A
11 kV	800 kVA	100 / 5	7.5A
11 kV	1000 kVA	100 / 5	10A
