英国/英联邦地区环网柜全绝缘 |全密封 |免维护

观看视频联系我们>>

首页产品中心国际专属区域环网柜

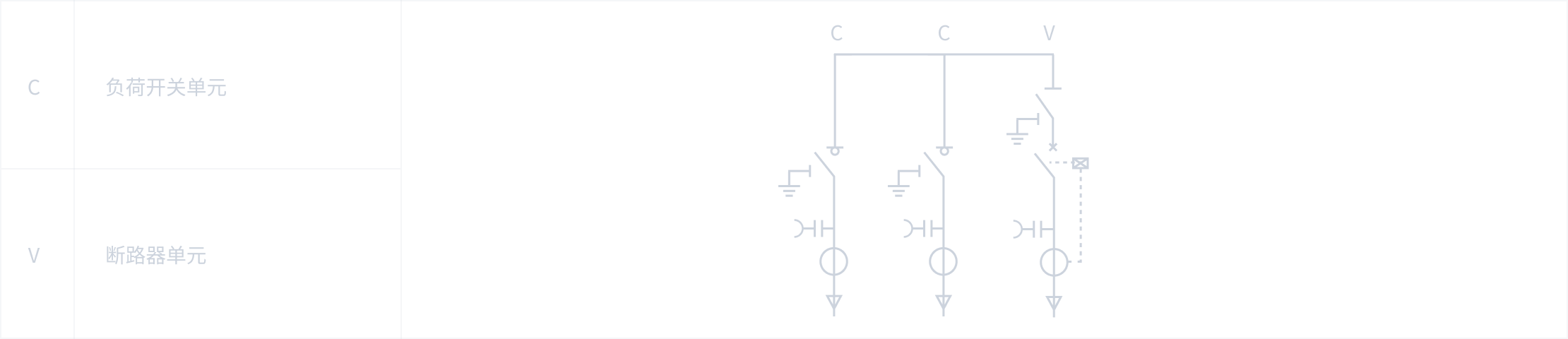

产品参数运行环境产品方案外形尺寸

设计与配置参数
环网柜类型		室外
环网柜配置		三共箱
出线		断路器

额定电压	12 kV	额定频率	50 Hz
雷电冲击耐受电压	95 kV	额定功率频率耐受电压	38 kV
短时耐受电流	20 kA	额定短路持续时间	3 s
短时峰值耐受电流	52.5 kA	额定电流	630 A
机械耐久性	M1	电气耐久性	断路器单元 E2 负荷开关单元 E3

名称参数

名称参数

英国/英联邦地区环网柜一般在正常的室外条件下运行/服务，符合IEC 60694.

防护等级室外 IP54
室内 IP41

环境温度-25 ℃ ~ + 40 ℃

内部电弧等级AF / AFL / AFLR

环境湿度≤95%

内部故障电弧等级柜体 20 kA 1s
电缆室 13.5/20 kA 1s

运行连续性等级LSC2A

电缆套管标准DIN47636T1 和 T2/EDF HN 525-61

海拔高度≤2000米（标准充气压力下）

电缆套管等级DIN47636T 和 T2/EDF HN525-61

年泄露率0.25‰/年

气体压力20℃下为1.2bar（绝对压力）

下载产品手册下载产品说明书下载型式试验报告
